一、产品核心信息
- 类型：单组分、触变膏体、加热固化、加成型有机硅粘接胶
- 固化特点：无副产物、环保无毒，通过 ROHS/REACH 认证
- 核心优势：无需底涂即可粘接多数基材；柔韧性与抗撕裂性优异；耐温 – 60℃~280℃
- 适用基材：金属、玻璃、硅橡胶、塑料、云母、陶瓷等
二、核心技术参数表
| 测试项目 | 测试标准 | 单位 | 数值 |
|---|---|---|---|
| 颜色状态 | — | — | 透明 / 白 / 灰 / 黑 |
| 状态 | — | — | 触变膏体 |
| 触变指数 | GB/T 10247-2008 | — | 4.5 |
| 比重 | GB/T 13354-92 | g/cm³ | 1.06±0.03 |
| 肖氏硬度 | GB/T 531.1-2008 | Shore A | 38±5 |
| 拉伸强度 | GB/T 528-1998 | MPa | 4.0 |
| 拉断伸长率 | GB/T 528-1998 | % | 350 |
| 撕裂强度 | GB/T 528-1998 | KN/m | 35 |
| 导热系数 | GB/T 10297-1998 | W/m·K | 0.25 |
| 体积电阻（DC500V） | GB/T 1692-92 | Ω·cm | 2.0×10¹⁵ |
| Al-Al 剪切强度 | GB/T 6328-86 | MPa | 3.0 |
| PA-Al 剪切强度 | GB/T 6328-86 | MPa | 2.5 |
| PBT-PBT 剪切强度 | GB/T 6328-86 | MPa | 2.2 |
三、压缩永久变形率
| 老化条件 | 压缩永久变形率 |
|---|---|
| 90℃ / 96h | 5% |
| 120℃ / 22h | 6% |
| 170℃ / 22h | 22% |
四、推荐固化条件
| 固化温度 | 固化时间（5g 胶） |
|---|---|
| 150℃ | 25min |
| 130℃ | 30min |
| 120℃ | 60min |
- 备注：胶层建议0.1~0.35mm；低于 110℃可固化但粘接力不保；难粘材质可用底涂剂 BEPM1262
五、耐候稳定性（1000 小时老化）
- 测试条件：双 85 湿热、125℃高温存储、-40℃~125℃高低温循环
- 测试项目：剪切强度、硬度、伸长率、拉伸强度，整体保持稳定

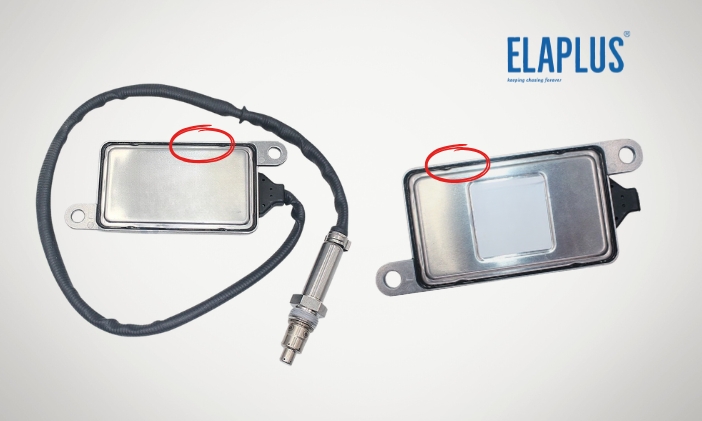

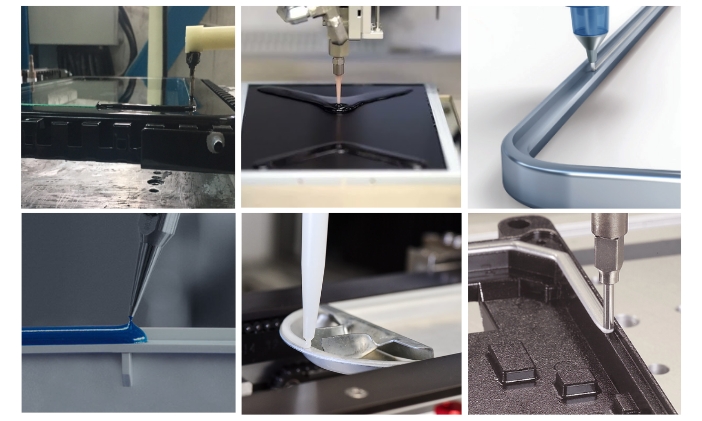

六、典型应用
- 塑料壳与铝板粘接
- 电熨斗蒸汽室密封
- 电动车水泵密封
- 电机控制盒 CIPG
- 加热元件粘合
七、兼容性注意事项
以下物质会抑制固化：
有机锡化合物、含硫材料（硫 / 聚硫 / 聚砜）、胺 / 氨酯 / 酰胺 / 叠氮化物
八、包装与存储
- 包装：30ml/55ml/330ml 支装；18kg/200kg 桶装
- 存储：-5℃以下可存 12 个月；23℃可存 6 个月；严禁高于 30℃存放
