一、产品基础信息
- 产品名称：Elaplus SIPC 1812 低粘度有机硅密封胶
- 固化类型：单组分脱肟型室温湿气固化，不可加温固化
- 产品版本：1812R（红）、1812W（白）、1812B（黑）
- 包装规格：310ml / 支，25 支 / 箱
二、核心产品特性
- 低粘度，适配薄层灌封与点胶施工
- 优异电绝缘，防电晕，保护严苛环境电子产品
- 耐候性极强，户外使用寿命20-30 年
- 低吸水率（0.01%），抗湿气、污物、大气腐蚀
- 缓冲机械 / 热冲击与震动应力
- 红色款解决280℃热老化冒烟、鼓泡、发粘、粉化问题
三、固化前后技术参数（25℃/55% RH 固化 7 天）
| 测试项目 | 单位 | 1812R（红） | 1812W（白） | 1812B（黑） |
|---|---|---|---|---|
| 颜色 | – | 红色 | 白色 | 黑色 |
| 粘度（25℃） | mPa·s | 20000 | 12000 | 12000 |
| 密度（25℃） | g/cm³ | 1.15±0.05 | 1.07±0.05 | 1.07±0.05 |
| 表干时间 | min | 20±5 | 10-25 | 10-25 |
| 硬度 | Shore A | 30 | 26 | 26 |
| 抗拉强度 | MPa | 1.2 | 1.2 | 1.2 |
| 剪切强度（铁 / 铁） | MPa | 1.2 | 1.2 | 1.2 |
| 扯断伸长率 | % | ≥250 | ≥250 | ≥250 |
| 介电强度 | kV/mm | ≥20 | ≥20 | ≥20 |
| 体积电阻 | Ω·cm | 5.00E+14 | 5.00E+14 | 5.00E+14 |
| 使用温度 | ℃ | -60~315 | -60~250 | -60~250 |
四、操作工艺
- 表面清洁：去除锈迹、灰尘、油污
- 施胶：胶嘴裁切后均匀涂胶，粘接面合拢固定
- 室温固化：24 小时固化深度 2-3mm；8mm 厚度需24 天完全固化
- 红色款高温工艺：完全固化后按 80→120→160→200→220→240→260→280→300℃分段升温，各保持60 分钟
五、储存与运输
- 储存条件：避光、避热、密封；25℃下储存期 12 个月
- 运输属性：非危险品，按一般化学品运输
- 使用注意：开封未用完需清除固化段后继续使用
六、典型应用领域
- 电子：PCB 板、电子器件薄层灌封，电子烟壳体粘接
- 光学：PC、亚克力透镜粘接，LED 灯饰灌封
- 高温设备：蒸汽熨斗、烤炉、高温烘箱、管道密封
常见问题
- 问题 1：SIPC 1812 三色版本的核心差异是什么？答案：差异主要在粘度与耐温；红色款粘度20000mPa·s、耐温 **-60~315℃，白 / 黑款粘度12000mPa・s**、耐温 **-60~250℃**，其余力学与绝缘性能一致。
- 问题 2：该产品固化方式与固化速度有何特点？答案：采用室温湿气固化、不可加温固化；室温 24 小时仅固化2-3mm，8mm 厚胶体需24 天完全固化，厚层施工需预留充足固化时间。
- 问题 3：SIPC 1812 在电子场景使用的核心优势是什么？答案：低粘度适配薄层灌封、电绝缘性能优异（介电强度≥20kV/mm）、吸水率仅 0.01%、耐候寿命20-30 年，可长期保护电子产品稳定运行。
应用案例
胎压传感器灌封|SIPC 1812B 低粘度灌封胶 —— 为TPMS提供长期可靠防护
在新能源汽车与智能驾驶快速发展的背景下，**胎压监测系统（TPMS）**已经成为整车安全配置的“标配”。无论是商用车还是乘用车，胎压传感器都长期处于：
- 高低温剧烈交替
- 轮胎高速旋转带来的持续震动
- 潮气、盐雾、泥沙侵蚀
- 油污及复杂化学介质环境
这对内部电路与敏感元件的可靠性提出了极高要求。
为什么胎压传感器必须灌封？
胎压传感器体积小、结构紧凑，内部集成：
- 压力芯片
- 温度补偿电路
- MCU控制单元
- 电池与射频模块
一旦进水或受潮，轻则信号漂移，重则失效报错。
灌封的核心价值在于：
✔ 提供整体密封防护
✔ 缓冲震动冲击
✔ 提升电气绝缘可靠性
✔ 延长整机使用寿命
推荐方案：SIPC 1812B 低粘度灌封胶
SIPC 1812B 是专为高可靠电子器件设计的低粘度灌封材料，特别适用于胎压传感器等精密模块。
产品核心优势
① 低粘度，高渗透性
- 优秀流动性
- 可充分填充微小缝隙
- 无气泡、无死角
对于结构复杂的TPMS内部腔体尤为重要。
② 室温固化，工艺友好
- 无需高温烘烤
- 降低生产能耗
- 适合自动化灌封产线
提升生产效率，降低制造成本。
③ 优异电绝缘性能
- 高体积电阻率
- 稳定介电性能
- 防止信号干扰与短路风险
确保压力信号采集长期稳定。
④ 抗震动性能突出
轮胎长期处于高速旋转与路面冲击环境中。
SIPC 1812B 固化后具有优良的缓冲吸震能力：
- 降低焊点疲劳
- 防止芯片位移
- 保护电池连接结构
⑤ 抵抗湿气与大气腐
- 抗湿气渗透
- 抵抗盐雾、污物
- 适应户外复杂环境
有效防止传感器失效报警。
⑥ 耐高温性能优异
✔ 通过 280℃ 热老化测试
✔ 户外老化表现稳定
即便在夏季高温暴晒或制动高热环境下，也能保持结构稳定与性能可靠。
⑦ 广泛材料粘接能力
- 金属
- 塑料
- PCB基材
- 电池壳体
均具有良好的粘接密封性能，确保整体结构强度。

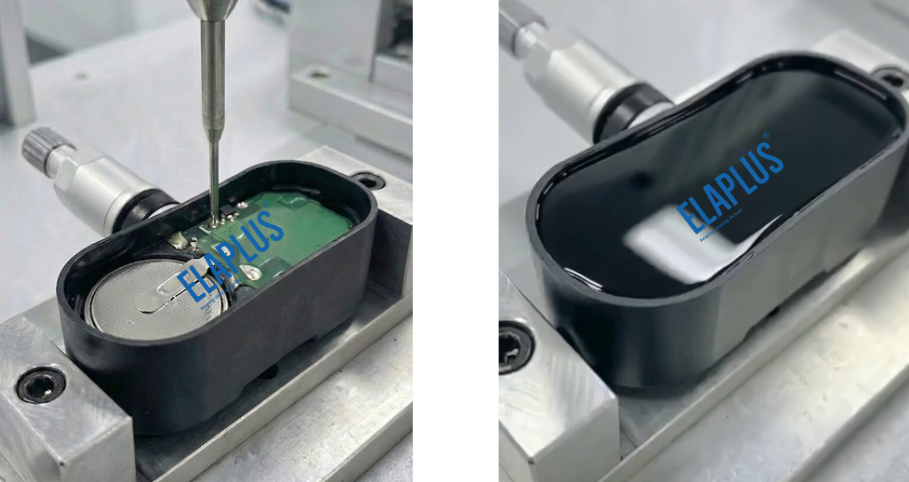

SIPC 1812B 在胎压传感器中的应用位置
主要应用于：
- 传感器腔体整体灌封
- 电池与PCB区域密封保护
- 射频模块防潮封装
- 压力芯片防震固定
通过整体灌封形成稳定保护层，提高TPMS在全生命周期内的可靠性。
