一、基础规格
- 全称：3M™ Scotch-Weld™ 环氧树脂胶粘剂 DP190
- 配比：1:1（体积 / 重量），适配 3M EPX 胶枪
- 颜色：灰色 / 半透明

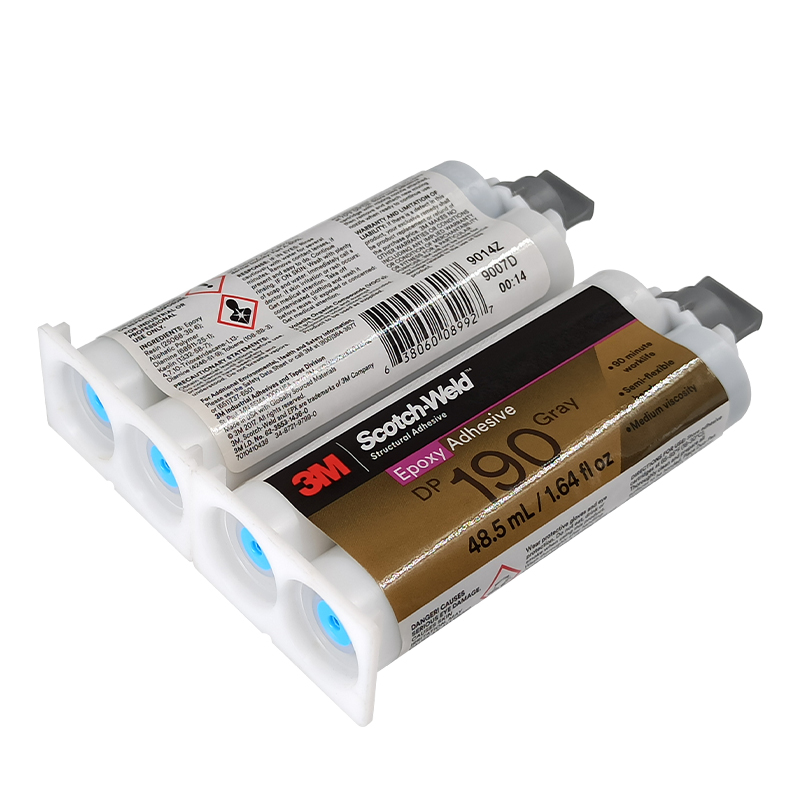

- 包装：48.5mL/200mL/400mL Duo-Pak 胶筒
- 保质期：未开封24 个月（15–27℃）
二、核心性能
| 项目 | 灰色 DP190 | 半透明 DP190 | 关键影响 |
|---|---|---|---|
| 操作时间 | 90 分钟 | 80 分钟 | 适合需定位调整的装配 |
| 初固（操作强度） | 8–12 小时 | 6 小时 | 可搬运时间 |
| 完全固化 | 7 天（22℃） | 14 天（22℃） | 达最大强度 |
| 剪切强度（铝 – 铝） | 2500 psi（≈17.2 MPa） | 1800 psi（≈12.4 MPa） | 结构粘接强度 |
| 硬度 | 60 Shore D | 35 Shore D | 灰色更硬，半透明更柔韧 |
| 伸长率 | 30% | 120% | 半透明抗冲击 / 形变更佳 |
| 耐温 | 长期 -50℃～+100℃；短期 150℃ | 长期 -50℃～+100℃；短期 150℃ | 高温强度逐步下降 |
| UL 阻燃等级 | HB | HB | 非阻燃级 |
三、耐温与强度曲线
- 长期推荐：≤100℃（稳定输出，强度衰减小）
- 短期耐受：≤150℃（60 分钟内，强度保留约 60–70%）
- 风险区间：＞150℃（胶层软化、强度骤降，不建议长期使用）
- 温度影响：22℃时剪切强度≈17.2 MPa；120℃降至≈6.9 MPa；150℃降至≈4.1 MPa
四、施工要点
- 表面处理：除油（异丙醇）→ 打磨（180–400#）→ 二次除灰→ 风干≥3 分钟
- 配胶：胶枪出胶前排废 1–2cm，确保配比 1:1；颜色均匀后再混 15 秒
- 施胶：胶层 0.05–0.2mm（最佳），双面涂胶
- 固化：22℃完全固化 7 天；加热加速（60–80℃×1–2 小时）缩短固化时间
- 禁忌：严禁 PP/PE/ 尼龙等低表面能材料直接粘接（需底涂）
五、适用场景与选型建议
✅ 优先选 DP190
- 塑料 – 金属、木 – 金属、木 – 塑料粘接（如电子外壳、家电组件）
- 需长操作时间（90 分钟）的精密装配
- 半透明款：适合需柔韧性 / 抗冲击的场景（如橡胶 – 金属、柔性灌封）
❌ 不适用
- ＞120℃长期高温工况（选 DP460，长期耐 150℃）
- 超高强度结构件（选 DP420/DP460，剪切强度更高）
六、与 DP420/DP460 耐温对比
| 型号 | 长期耐温 | 短期耐温 | 适用场景 |
|---|---|---|---|
| DP190 | -50℃～100℃ | 150℃ | 常温 / 中温，需长操作时间 |
| DP420 | -50℃～120℃ | 204℃ | 常温 / 震动 / 抗冲击 |
| DP460 | -50℃～150℃ | 230℃ | 高温 / 重载 / 过烤漆 |
相关视频
极限挑战-VHB_密封胶_结构胶金属粘接
